Aci spline adalah komponen penting dalam pelbagai sistem mekanikal, menyediakan cara yang boleh dipercayai untuk menghantar tork antara bahagian berputar. Ketika datang ke pembuatan aci spline, dua kaedah umum adalah pembongkaran dan pemesinan CNC. Sebagai pembekal aci spline CNC, saya mempunyai pengetahuan mendalam mengenai kedua -dua proses dan perbezaan mereka. Dalam blog ini, saya akan meneroka perbezaan antara pemesinan dan pemesinan CNC untuk aci spline.
1. Prinsip Proses
Broaching
Broaching adalah proses pemesinan yang menggunakan alat bergigi yang dipanggil broach. Broach mempunyai satu siri gigi yang lebih besar, dan kerana ia ditarik atau ditolak melalui bahan kerja, setiap gigi menghilangkan sedikit bahan. Untuk aci spline, broach dengan profil spline tertentu digunakan. Proses broaching adalah operasi lulus tunggal, yang bermaksud bahawa keseluruhan profil spline dipotong dalam satu gerakan berterusan. Ini menjadikannya cara yang agak cepat untuk menghasilkan splines, terutamanya untuk pengeluaran volum yang tinggi.
Pemesinan CNC
CNC (Kawalan Berangka Komputer), sebaliknya, adalah proses pembuatan subtractive. Ia menggunakan alat mesin terkawal komputer, seperti pelarik, kilang, atau penggiling, untuk mengeluarkan bahan dari bahan kerja. Untuk aci spline, mesin CNC boleh diprogramkan untuk memotong profil spline dengan menggerakkan alat pemotongan di sepanjang laluan pra -ditakrifkan. Mesin CNC membaca satu set arahan dari model CAD (Reka Bentuk Komputer), yang membolehkan ketepatan tinggi dan fleksibiliti dalam reka bentuk.
2. Ketepatan dan toleransi
Broaching
Broaching boleh mencapai tahap ketepatan yang tinggi, terutamanya untuk profil spline standard. Broach adalah alat yang dibuat khas, dan apabila ia dihasilkan untuk spesifikasi yang betul, ia dapat menghasilkan profil spline yang konsisten dengan toleransi yang ketat. Walau bagaimanapun, ketepatan broaching dibatasi oleh ketepatan broach itu sendiri. Mana -mana haus atau kerosakan pada broach boleh menjejaskan kualiti aci yang splined. Juga, broaching kurang sesuai untuk menghasilkan profil spline bukan standard atau kompleks, sebagai membuat broach adat untuk profil tersebut boleh mahal dan memakan masa.
Pemesinan CNC
Pemesinan CNC menawarkan ketepatan yang sangat baik dan boleh mengendalikan pelbagai toleransi. Mesin CNC moden mampu mencapai tahap ketepatan yang sangat tinggi, selalunya dalam beberapa mikrometer. Keupayaan untuk memprogram mesin berdasarkan model CAD membolehkan pengeluaran profil spline standard dan bukan standard dengan mudah. Pemesinan CNC juga boleh membuat pelarasan semasa proses pembuatan untuk mengimbangi sebarang variasi dalam bahan bahan kerja atau faktor lain, memastikan produk akhir berkualiti tinggi. Contohnya, jika anda memerlukanFlange pemesinan CNCDengan reka bentuk spline yang unik, pemesinan CNC akan menjadi pilihan yang lebih baik.
3. Kemasan permukaan
Broaching
Kemasan permukaan yang dicapai melalui broaching umumnya baik. Tindakan pemotongan gigi broach meninggalkan permukaan yang agak licin pada spline. Walau bagaimanapun, kemasan permukaan boleh dipengaruhi oleh faktor -faktor seperti kualiti broach, bahan bahan kerja, dan kelajuan pemotongan. Dalam sesetengah kes, operasi penamat tambahan mungkin diperlukan untuk mencapai kekasaran permukaan yang dikehendaki.
Pemesinan CNC
Pemesinan CNC boleh memberikan kemasan permukaan yang unggul. Dengan berhati -hati memilih alat pemotongan, kadar suapan, dan kelajuan gelendong, pengendali CNC dapat mengawal kekasaran permukaan spline. Mesin CNC lanjutan dilengkapi dengan ciri -ciri seperti pemesinan kelajuan tinggi dan keupayaan paksi multi, yang dapat meningkatkan lagi permukaan. Untuk aplikasi di mana kemasan permukaan licin adalah kritikal, seperti sistem mekanikal yang tinggi - ketepatan, pemesinan CNC sering menjadi kaedah pilihan. Sekiranya anda mencariFlange keluli tahan karat pemesinan CNC disesuaikanDengan kemasan permukaan yang sempurna, pemesinan CNC dapat memenuhi keperluan anda.
4. Jumlah pengeluaran
Broaching
Broaching sangat cekap untuk pengeluaran volum tinggi. Sebaik sahaja broach ditubuhkan, proses itu dapat diulangi dengan cepat dan konsisten. Sifat lulus tunggal yang menyusu bermakna sejumlah besar aci spline dapat dihasilkan dalam masa yang agak singkat. Masa persediaan untuk broaching agak panjang, kerana broach perlu diselaraskan dengan teliti dan dipasang di mesin broaching. Walau bagaimanapun, untuk pengeluaran skala besar, kos per - bahagian boleh dikurangkan dengan ketara.
Pemesinan CNC

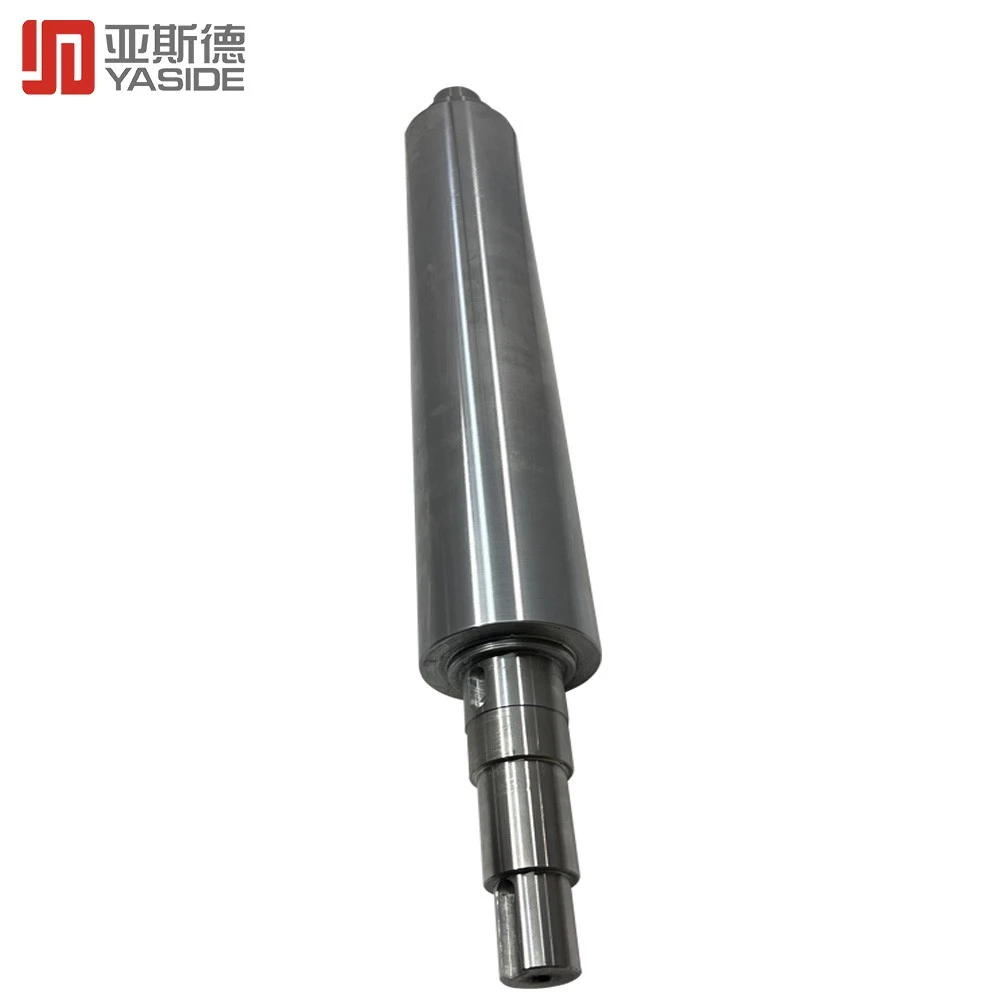

Pemesinan CNC lebih sesuai untuk pengeluaran rendah hingga sederhana. Masa persediaan untuk pemesinan CNC biasanya lebih pendek berbanding dengan broaching, terutamanya apabila menggunakan mesin CNC moden dengan sistem perkakas yang cepat - perubahan. Pemesinan CNC juga menawarkan fleksibiliti yang lebih besar, kerana mesin dapat dengan mudah diprogramkan untuk menghasilkan profil spline yang berbeza. Ini menjadikannya sesuai untuk pengeluaran kecil atau prototaip. Contohnya, jika anda perlu menghasilkan sebilangan kecilBahagian dalam liner berputar cakera pemacu aci bahagian keluliDengan reka bentuk spline yang unik, pemesinan CNC adalah pilihan kos yang berkesan.
5. Kos
Broaching
Kos awal broaching agak tinggi. Ini terutamanya disebabkan oleh kos pembuatan broach, yang merupakan alat yang dibuat khas. Broach perlu tepat tanah dan haba - dirawat untuk memastikan ketahanan dan ketepatannya. Walau bagaimanapun, untuk pengeluaran volum tinggi, kos setiap bahagian boleh agak rendah. Kos broaching juga termasuk kos mesin broaching, yang merupakan peralatan khusus.
Pemesinan CNC
Kos pemesinan CNC bergantung kepada beberapa faktor, seperti kerumitan profil spline, bahan bahan kerja, dan jumlah pengeluaran. Untuk profil spline yang mudah dan pengeluaran volum rendah, pemesinan CNC boleh menjadi lebih kos - berkesan daripada broaching. Kos pemesinan CNC termasuk kos mesin CNC, alat pemotongan, dan pengaturcaraan. Walau bagaimanapun, apabila jumlah pengeluaran meningkat, kos setiap bahagian boleh meningkat disebabkan oleh masa pemesinan yang lebih lama berbanding dengan broaching.
6. Keserasian bahan
Broaching
Broaching boleh digunakan dengan pelbagai bahan, termasuk logam seperti keluli, aluminium, dan tembaga. Walau bagaimanapun, proses broaching boleh menjadi lebih mencabar untuk bahan -bahan yang keras atau rapuh, kerana broach mungkin mengalami haus atau pecah yang berlebihan. Broaches khusus mungkin diperlukan untuk pemesinan bahan -bahan ini, yang boleh meningkatkan kos.
Pemesinan CNC
Pemesinan CNC sangat serba boleh dari segi keserasian material. Ia boleh mengendalikan pelbagai bahan, termasuk logam keras, plastik, dan komposit. Keupayaan untuk menyesuaikan parameter pemotongan, seperti kelajuan pemotongan dan kadar suapan, membolehkan mesin CNC untuk mesin bahan yang berbeza dengan berkesan. Ini menjadikan pemesinan CNC sebagai pilihan yang baik untuk aplikasi di mana bahan tertentu diperlukan, tanpa mengira kekerasan atau kelembutannya.
Kesimpulan
Kesimpulannya, kedua -dua pemesinan dan pemesinan CNC mempunyai kelebihan dan kekurangan mereka sendiri ketika datang ke pembuatan aci spline. Broaching sangat sesuai untuk pengeluaran tinggi profil spline standard, menawarkan kelajuan tinggi dan ketepatan yang baik. Sebaliknya, pemesinan CNC lebih sesuai untuk pengeluaran rendah hingga sederhana, terutamanya untuk profil spline bukan standard atau kompleks, memberikan kelonggaran, ketepatan, dan kemasan permukaan yang lebih besar.
Sebagai pembekal aci spline CNC, saya memahami pentingnya memilih kaedah pembuatan yang tepat untuk keperluan khusus anda. Sama ada anda memerlukan sekumpulan kecil yang direka bentuk spline atau pengeluaran skala besar yang besar, saya dapat memberikan anda produk berkualiti tinggi. Sekiranya anda berminat dengan produk CNC Spline Shaft kami atau mempunyai sebarang pertanyaan mengenai proses pembuatan, sila hubungi saya untuk perbincangan perolehan. Saya komited untuk memberikan anda penyelesaian terbaik dan perkhidmatan pelanggan yang cemerlang.
Rujukan
- Kalpakjian, S., & Schmid, Sr (2009). Kejuruteraan dan Teknologi Pembuatan. Pearson Prentice Hall.
- Groover, MP (2010). Asas Pembuatan Moden: Bahan, Proses, dan Sistem. Wiley.
