Mengoptimumkan laluan alat untuk pemesinan CNC Metal Gears adalah aspek penting dalam proses pembuatan, terutamanya untuk pembekal seperti kami yang berdedikasi untuk menyampaikan gear logam CNC yang berkualiti tinggi. Dalam blog ini, kami akan meneroka pelbagai strategi dan teknik untuk mencapai laluan alat yang dioptimumkan, yang boleh membawa kepada kecekapan yang lebih baik, kemasan permukaan yang lebih baik, dan kehidupan alat yang lebih lama.
Memahami asas -asas laluan alat dalam pemesinan CNC
Sebelum menyelidiki kaedah pengoptimuman, penting untuk memahami apa jalan alat. Dalam pemesinan CNC, laluan alat adalah laluan yang alat pemotongan berikut untuk mengeluarkan bahan dari bahan kerja. Untuk gear logam, laluan alat mesti dikira dengan tepat untuk membuat profil gigi yang betul, padang, dan dimensi kritikal yang lain.
Langkah awal dalam membuat laluan alat adalah untuk menentukan geometri gear. Ini melibatkan menentukan parameter seperti bilangan gigi, modul, sudut tekanan, dan sudut helix. Sebaik sahaja geometri gear ditakrifkan, perisian pengaturcaraan CNC menggunakan maklumat ini untuk menghasilkan laluan alat awal.
Faktor yang mempengaruhi pengoptimuman laluan alat
Beberapa faktor perlu dipertimbangkan apabila mengoptimumkan laluan alat untuk gear logam pemesinan CNC.
Sifat bahan
Jenis logam yang digunakan untuk gear mempunyai kesan yang signifikan pada laluan alat. Logam yang berbeza mempunyai kekerasan, kemuluran, dan kebolehkerjaan yang berbeza. Sebagai contoh, keluli tahan karat lebih sukar dan lebih sukar untuk mesin berbanding dengan aluminium. Apabila pemesinan gear keluli tahan karat, laluan alat mungkin perlu diselaraskan untuk mengurangkan daya pemotongan dan mencegah pakaian alat. Kadar suapan yang lebih perlahan dan kedalaman pemotongan yang lebih kecil mungkin diperlukan untuk memastikan proses pemesinan yang lancar.
Pemilihan Alat
Pilihan alat pemotong adalah satu lagi faktor penting. Jenis alat yang berbeza, seperti kilang akhir, pemotong hob, dan broaches, digunakan untuk pemesinan logam gear. Setiap alat mempunyai ciri -ciri tersendiri dan sesuai untuk operasi pemesinan yang berbeza. Sebagai contoh, pemotong HOB biasanya digunakan untuk menghasilkan gigi gear luaran. Geometri alat, salutan, dan bahan juga mempengaruhi laluan alat. Alat dengan salutan yang betul dapat mengurangkan geseran dan penjanaan haba, yang membolehkan laluan alat yang lebih agresif.
Keupayaan mesin
Keupayaan mesin CNC, termasuk kelajuan gelendong, kadar suapan, dan pergerakan paksi, memainkan peranan penting dalam pengoptimuman laluan alat. Kelajuan gelendong maksimum mesin menentukan kelajuan pemotongan maksimum yang dapat dicapai. Jika laluan alat memerlukan kelajuan pemotongan lebih tinggi daripada kelajuan gelendong maksimum mesin, laluan alat perlu diselaraskan. Begitu juga, kadar suapan mesin dan ketepatan pergerakan paksi mempengaruhi kualiti dan kecekapan pemesinan keseluruhan.
Strategi untuk Pengoptimuman Laluan Alat
Meminimumkan masa pemotongan bukan
Masa pemotongan bukan, seperti perjalanan pesat dan perubahan alat, dapat mengurangkan kecekapan pemesinan keseluruhan. Untuk meminimumkan masa pemotongan bukan, laluan alat harus direka untuk mengumpulkan operasi yang sama bersama -sama. Sebagai contoh, semua operasi kasar untuk satu set gear boleh diselesaikan terlebih dahulu, diikuti dengan operasi penamat. Ini mengurangkan bilangan perubahan alat dan melintasi pesat antara operasi yang berbeza.
Menggunakan parameter pemotongan yang optimum
Memilih parameter pemotongan yang betul, seperti kelajuan pemotongan, kadar suapan, dan kedalaman pemotongan, adalah penting untuk pengoptimuman laluan alat. Parameter ini harus berdasarkan sifat bahan, jenis alat, dan keupayaan mesin. Sebagai contoh, apabila pemesinan gear aloi kekuatan yang tinggi, kelajuan pemotongan yang lebih rendah dan kedalaman pemotongan yang lebih kecil mungkin diperlukan untuk mencegah kerosakan alat. Pada masa yang sama, kadar suapan harus dioptimumkan untuk mencapai keseimbangan yang baik antara kadar penyingkiran bahan dan kemasan permukaan.
Pemesinan penyesuaian
Pemesinan penyesuaian adalah teknik yang membolehkan mesin CNC menyesuaikan laluan alat dalam masa sebenar berdasarkan keadaan pemesinan sebenar. Sensor boleh digunakan untuk memantau parameter seperti daya pemotongan, memakai alat, dan suhu. Jika daya pemotongan melebihi ambang tertentu, mesin secara automatik boleh menyesuaikan kadar suapan atau kedalaman pemotongan untuk mengekalkan proses pemesinan yang stabil. Teknik ini dapat meningkatkan kualiti pemesinan dan kehidupan alat, terutama ketika berurusan dengan variasi sifat material atau pakaian alat.
Laluan alat melicinkan
Laluan Alat Melicinkan adalah proses menghapuskan sudut tajam dan perubahan mendadak dalam laluan alat. Sudut tajam di laluan alat boleh menyebabkan perubahan mendadak dalam daya pemotongan, yang boleh menyebabkan alat memakai dan kemasan permukaan yang lemah. Dengan melicinkan laluan alat, daya pemotongan boleh diedarkan lebih merata, menghasilkan proses pemesinan yang lebih lancar dan kemasan permukaan yang lebih baik.
Kajian kes
Mari kita lihat beberapa contoh sebenar pengoptimuman laluan alat dalam gear logam pemesinan CNC.
Kes 1: Pembuatan gear automotif
Dalam industri automotif, gear ketepatan yang tinggi diperlukan untuk enjin dan transmisi. Pembekal menghadapi masalah dengan masa pemesinan yang panjang dan kemasan permukaan yang lemah apabila memesongkan satu set gear penghantaran. Dengan menganalisis laluan alat, didapati bahawa terdapat banyak perjalanan pesat dan perubahan alat yang tidak perlu. Laluan alat dioptimumkan dengan mengumpulkan operasi yang sama bersama -sama dan mengurangkan masa pemotongan bukan. Di samping itu, parameter pemotongan diselaraskan berdasarkan sifat bahan keluli gear. Akibatnya, masa pemesinan dikurangkan sebanyak 30%, dan kemasan permukaan meningkat dengan ketara.
Kes 2: Pemesinan Gear Pam Industri

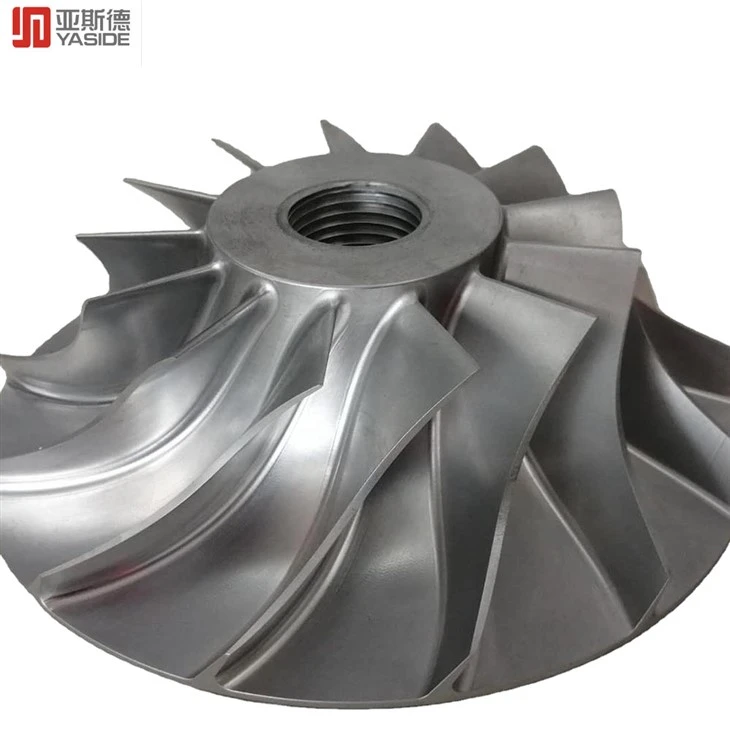

UntukOEM Custom Industrial 5 Axis CNC Pump ImpellerPengeluaran, gear perlu dimesin dengan ketepatan yang tinggi untuk memastikan prestasi pam yang betul. Laluan alat awal untuk pemesinan gear ini menyebabkan memakai alat yang berlebihan kerana daya pemotongan yang tinggi. Dengan menggunakan pemesinan penyesuaian, mesin CNC dapat menyesuaikan laluan alat secara real -time berdasarkan daya pemotongan. Ini bukan sahaja memperluaskan kehidupan alat tetapi juga meningkatkan ketepatan dimensi gear.
Manfaat Pengoptimuman Laluan Alat
Mengoptimumkan laluan alat untuk CNC Pemesinan Metal Gears menawarkan beberapa faedah.
Kecekapan yang lebih baik
Dengan mengurangkan masa pemotongan bukan dan menggunakan parameter pemotongan yang optimum, masa pemesinan keseluruhan dapat dikurangkan dengan ketara. Ini membolehkan jumlah pengeluaran yang lebih tinggi dan masa memimpin yang lebih pendek, yang penting untuk memenuhi tuntutan pelanggan dalam pasaran yang kompetitif.
Kemasan permukaan yang lebih baik
Laluan alat yang dioptimumkan dengan baik menghasilkan proses pemesinan yang lebih lancar, yang membawa kepada kemasan permukaan yang lebih baik. Kemasan permukaan yang baik adalah penting untuk prestasi dan ketahanan gear logam, kerana ia mengurangkan geseran dan memakai.
Kehidupan alat yang lebih lama
Dengan meminimumkan daya pemotongan dan penjanaan haba, haus alat dapat dikurangkan. Ini memanjangkan hayat alat, mengurangkan kos perkakas dan kekerapan perubahan alat.
Kesimpulan
Mengoptimumkan laluan alat untuk Gear Metal Pemesinan CNC adalah proses yang kompleks tetapi memberi ganjaran. Dengan mempertimbangkan faktor -faktor seperti sifat bahan, pemilihan alat, dan keupayaan mesin, dan dengan melaksanakan strategi seperti meminimumkan masa pemotongan yang tidak, menggunakan parameter pemotongan optimum, pemesinan penyesuaian, dan pelepasan laluan alat, kita dapat mencapai peningkatan yang signifikan dalam kecekapan, kemasan permukaan, dan kehidupan alat.
Sebagai pembekal utama CNC Machined Metal Gear, kami komited untuk memperbaiki berterusan dalam proses pembuatan kami. Kami juga menawarkan pelbagai perkhidmatan pemesinan CNC yang lain, sepertiCNC Automotive Engine Housing ComponentsdanBahagian tembaga mesin CNC. Sekiranya anda berminat dengan produk atau perkhidmatan kami, sila hubungi kami untuk perolehan dan perbincangan lanjut.
Rujukan
- "Buku Panduan Pemesinan CNC" oleh John Doe
- "Prinsip Pemotongan Logam" oleh Jane Smith
- "Teknologi Pembuatan Gear" oleh Robert Johnson
